کابل آلومینیوم گرد/تخت معمولی
ساختمان : آلومینیوم افشان یا CCAM / عایق پی وی سی / روکش پی وی سی
علامت اختصاری بر اساسAL/PVC/PVC :IEC
علامت اختصاری بر اساس :VDEگرد:NAYY تختNAFLY
استاندارد:استاندارد داخلی کارخانه
دمای کاری در شرایط نصب غیرثابت: 5- تا 60+ درجه سانتیگراد
دمای کاری در شرایط نصب ثابت: 15- تا 80+ درجه سانتیگراد
حداقل شعاع خمش: 10 برابر قطر خارجی از طرف قطر کم
مورد مصرف: مناسب در محل های دارای فشار مکانیکی بالا و در محیط های کاملا مرطوب علی الخصوص چاه های آب برای پمپ های شناور.
Structure: Flexible Aluminium or CCAM / PVC insulation / PVC sheath
Acronym According to NBR Elastomer IEC: AL/ PVC / PVC
Acronym According to VDE: Round:NAYY , Flat:NAYFLY
standard : INTENNAL FACTORY STANDARD
Temperature range: Flexing -5°C to +60°C
fixed installation: -15°C to +80°C
Minimum bending radius:10× coreØ
Application : These cables are suited for maximum mechanical stress in humid environments in water wells for submersible pump.

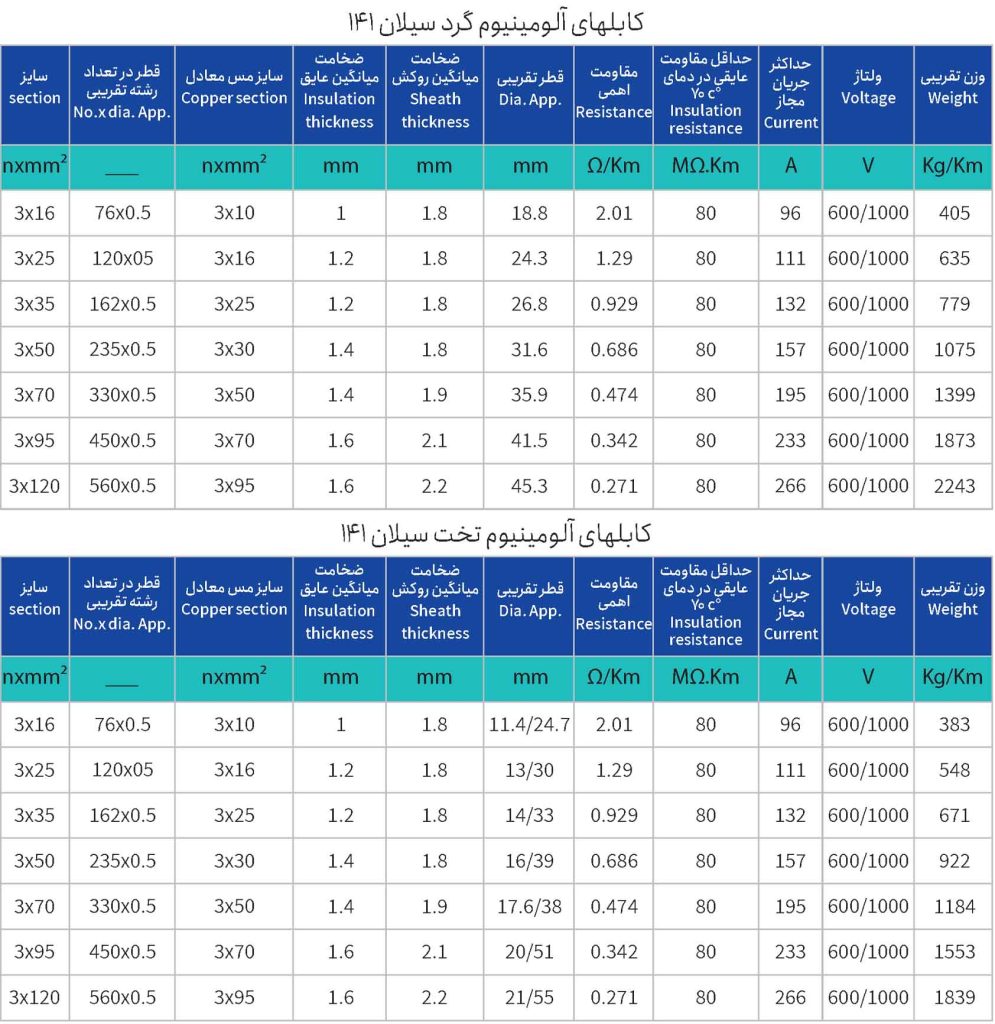

کابل آلومینیوم گرد سیلان 141
| وزن تقریبی | ولتاژ | حداکثر جریان مجاز | حداقل مقاومت عایقی در دمای 70 درجه سانتی گراد | مقاومت اهمی | قطر تقریبی | ضخامت میانگین روکش | ضخامت میانگین عایق | سایز مس معادل | قطر در تعداد رشته تقریبی | سایز |
|---|---|---|---|---|---|---|---|---|---|---|
| Weight | Voltage | Current | Insulation resistance | Resistanse | Dia.App. | Sheath thickness | Insulation thickness | Copper section | No.x dia.App. | section |
| Kg/Km | V | A | MΩ.Km | Ω.Km | mm | mm | mm | n×mm2 | _ | n×mm2 |
| 405 | 600/1000 | 96 | 80 | 2.01 | 18.8 | 1.8 | 1 | 10×3 | 0.5×76 | 16×3 |
| 635 | 600/1000 | 111 | 80 | 1.29 | 24.3 | 1.8 | 1.2 | 16×3 | 0.5×120 | 25×3 |
| 779 | 600/1000 | 132 | 80 | 0.929 | 26.8 | 1.8 | 1.2 | 25×3 | 0.5×162 | 35×3 |
| 1075 | 600/1000 | 157 | 80 | 0.686 | 31.6 | 1.8 | 1.4 | 30×3 | 0.5×235 | 50×3 |
| 1399 | 600/1000 | 195 | 80 | 0.474 | 35.9 | 1.9 | 1.4 | 50×3 | 0.5×330 | 70×3 |
| 1873 | 600/1000 | 233 | 80 | 0.342 | 41.5 | 2.1 | 1.6 | 70×3 | 0.5×450 | 95×3 |
| 2243 | 600/1000 | 266 | 80 | 0.271 | 45.3 | 2.2 | 1.6 | 95×3 | 0.5×560 | 120×3 |
کابل آلومینیوم تخت سیلان 141
| وزن تقریبی | ولتاژ | حداکثر جریان مجاز | حداقل مقاومت عایقی در دمای 70 درجه سانتی گراد | مقاومت اهمی | قطر تقریبی | ضخامت میانگین روکش | ضخامت میانگین عایق | سایز مس معادل | قطر در تعداد رشته تقریبی | سایز |
|---|---|---|---|---|---|---|---|---|---|---|
| Weight | Voltage | Current | Insulation resistance | Resistanse | Dia.App. | Sheath thickness | Insulation thickness | Copper section | No.x dia.App. | section |
| Kg/Km | V | A | MΩ.Km | Ω.Km | mm | mm | mm | n×mm2 | _ | n×mm2 |
| 383 | 600/1000 | 96 | 80 | 2.01 | 11.4/24.7 | 1.8 | 1 | 10×3 | 0.5×76 | 16×3 |
| 548 | 600/1000 | 111 | 80 | 1.29 | 13/30 | 1.8 | 1.2 | 16×3 | 0.5×120 | 25×3 |
| 671 | 600/1000 | 132 | 80 | 0.929 | 14/33 | 1.8 | 1.2 | 25×3 | 0.5×162 | 35×3 |
| 922 | 600/1000 | 157 | 80 | 0.686 | 16/39 | 1.8 | 1.4 | 30×3 | 0.5×235 | 50×3 |
| 1184 | 600/1000 | 195 | 80 | 0.474 | 17.6/38 | 1.9 | 1.4 | 50×3 | 0.5×330 | 70×3 |
| 1553 | 600/1000 | 233 | 80 | 0.342 | 20/51 | 2.1 | 1.6 | 70×3 | 0.5×450 | 95×3 |
| 1839 | 600/1000 | 266 | 80 | 0.271 | 21/55 | 2.2 | 1.6 | 95×3 | 0.5×560 | 120×3 |
