کابل افشان موتورچاهی گرد مقاوم در برابر آب 142
ساختمان : مس افشان نرم / نوار پلی استر / عایق الاستومر گرماسخت /نوار و نخ و پودر بلوکه کننده عبور آب و پلی استر / روکش الاستومر گرماسخت
Water &heat resistant Thermo plastic elastomer
علامت اختصاری بر اساسCU/Silane elastomer / silane elastomer :IEC
استاندارد: INSO 3569-1 و دستورالعمل 142 شرکت مهندسی آب و فاضلاب کشور
دمای کاری در شرایط نصب غیرثابت: 5- تا 70+ درجه سانتیگراد
دمای کاری در شرایط نصب ثابت: 30- تا 120+ درجه سانتیگراد
حداقل شعاع خمش: 10 برابر قطر خارجی
مورد مصرف: این کابل ها مقاوم در برابر حرارت و سایش بوده و فاقد مواد سمی میباشند و به همین علت مناسب برای محل های دارای فشار مکانیکی بالا و محیط های کاملا مرطوب علی الخصوص در چاه های آب شرب برای پمپ های شناور ، محافظت شده در برابر نفوذ آب به صورت طولی و عرضی در کابل هستند.
Structure: Flexible copper / polyester tape / Silane Elastomer insulation / water bloching tape , powder and yarn / polyester / silane Elastomer sheath
(Water &heat resistant Thermo plastic elastomer & polyester )
Acronym According to IEC: CU/ Silane elastomer / silane elastomer
standard : INSO 3569-1, water and sewage organisation instruction no.142
Temperature range: Flexing -5°C to +70°C
fixed installation: -30°C to +125°C
Minimum bending radius: fixed insatallation 10×core Ø
Application : These cables are do not contain toxic substances and are resistant to wear and heat, for this reason, they are suitable for maximum mechanical strees in humid environments in drinking water wells for submersible pump protected against water penetration longitudinally and transverse in cable.

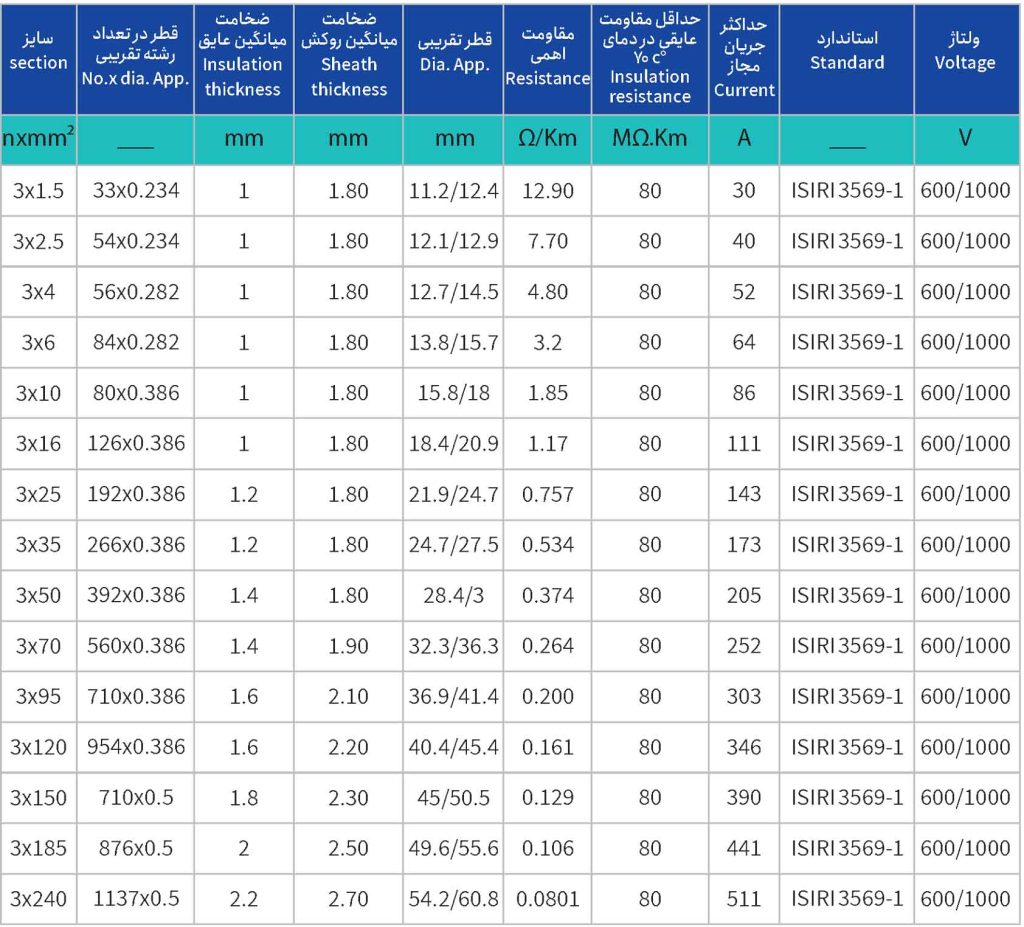

| ولتاژ | استاندارد | حداکثر جریان مجاز | حداقل مقاومت عایقی در دمای 70 درجه سانتی گراد | مقاومت اهمی | قطر تقریبی | ضخامت میانگین روکش | ضخامت میانگین عایق | قطر در تعداد رشته تقریبی | سایز |
|---|---|---|---|---|---|---|---|---|---|
| Voltage | Standard | Current | Insulation resistance | Resistanse | Dia.App. | Sheath thickness | Insulation thickness | No.x dia.App. | section |
| V | _ | A | MΩ.Km | Ω.Km | mm | mm | mm | _ | n×mm2 |
| 600/1000 | INSO 3569-1 | 30 | 80 | 12.90 | 11.2/12.4 | 1.80 | 1 | 0.234×33 | 1.5×3 |
| 600/1000 | INSO 3569-1 | 40 | 80 | 7.70 | 12.1/12.9 | 1.80 | 1 | 0.234×54 | 2.5×3 |
| 600/1000 | INSO 3569-1 | 52 | 80 | 4.80 | 12.7/14.5 | 1.80 | 1 | 0.282×56 | 4×3 |
| 600/1000 | INSO 3569-1 | 64 | 80 | 3.2 | 13.8/15.7 | 1.80 | 1 | 0.282×84 | 6×3 |
| 600/1000 | INSO 3569-1 | 86 | 80 | 1.85 | 15.8/18 | 1.80 | 1 | 0.386×80 | 10×3 |
| 600/1000 | INSO 3569-1 | 111 | 80 | 1.17 | 18.4/20.9 | 1.80 | 1 | 0.386×126 | 16×3 |
| 600/1000 | INSO 3569-1 | 143 | 80 | 0.757 | 21.9/24.7 | 1.80 | 1.2 | 0.386×192 | 25×3 |
| 600/1000 | INSO 3569-1 | 173 | 80 | 0.534 | 24.7/27.5 | 1.80 | 1.2 | 0.386×266 | 35×3 |
| 600/1000 | INSO 3569-1 | 205 | 80 | 0.374 | 28.4/3 | 1.80 | 1.4 | 0.386×392 | 50×3 |
| 600/1000 | INSO 3569-1 | 252 | 80 | 0.264 | 32.3/36.3 | 1.80 | 1.4 | 0.386×560 | 70×3 |
| 600/1000 | INSO 3569-1 | 303 | 80 | 0.200 | 36.9/41.4 | 1.80 | 1.6 | 0.386×710 | 95×3 |
| 600/1000 | INSO 3569-1 | 346 | 80 | 0.161 | 40.4/45.4 | 1.80 | 1.6 | 0.386×954 | 120×3 |
| 600/1000 | INSO 3569-1 | 390 | 80 | 0.129 | 45/50.5 | 1.80 | 1.8 | 0.5×710 | 150×3 |
| 600/1000 | INSO 3569-1 | 441 | 80 | 0.106 | 49.6/55.6 | 1.80 | 2 | 0.5×876 | 185×3 |
| 600/1000 | INSO 3569-1 | 511 | 80 | 0.0801 | 54.2/60.8 | 1.80 | 2.2 | 0.5×1137 | 240×3 |
